纯平无边框无缝液晶拼接墙
55寸无缝液晶拼接屏采用BOE的工业级 DID液晶显示面板，通过光学和软件的优化设计，最终呈现出纯平，无边框，不反光面为一体的液晶无缝拼接。做到没有屏幕黑框，没有拼接缝隙，表面无反光全屏无缝显示，任意角度观看。信号随意切换同步技术、无损远程传输技术、图像拼接处理技术等综合应用组成一套功能多样化、控制智能化、操作先进化的液晶拼接显示系统，为客户展现出无缝化、高清晰度、无干扰的优质液晶拼接画面。专业的防灼屏及散热技术，平均无故障运行时间(MTBF)达60000小时。完美的无缝拼接效果，能够最大程度地减少观看者的视觉盲点与视觉割裂感，为您呈现浑然一体的恢弘视野和超清晰震撼的动态视觉体验。
产品特点
★纯平无边框设计
液晶面板边缘像素跨屏融合同步显示，彻底消除屏与屏之间“侧面间隙”留下的黑带。因此液晶拼接大屏幕是一个既无“正面边框”，又无“侧面间隙”的纯平无边框“全无缝”液晶拼接大屏幕，实现从边缘显示到跨屏显示的飞跃。
★显示屏幕表面雾化设计，显示屏幕表面不反光
通过对屏幕表面的反光面做雾化吸光处理，使得显示屏表面不反光。
★液晶无缝显示拼接---显示区域内没有拼接屏的“正面边缘黑色”
结合无间隙全新LCD拼接显示技术，实现了液晶拼接大屏幕显示区域完全消除了拼接屏的（黑色）边框，在显示区域不再有“正面边框”显示的黑带。
★液晶拼接大屏幕显示区域像素全覆盖
“像素全覆盖”即显示区域内任何地方都覆盖了显示像素，输入信号不会因此被遮挡而丢失，所有信号完全并完整显示。
★电路设计模块化，液晶面板显示边缘像素处理模块与裸屏构成单独模块，便于市面上多种拼接系统的支持与适配
针对无缝的效果增强我们新增加了一块像素处理的软件，并且为了适应市面上多种拼接系统的使用和满足不同客户的需求，我们将特殊板卡做成一块单独的板卡和裸屏做成一个单元，便于客户使用。
★无需拼接后处理拼缝，使用、运行与超窄边拼接屏相同
无缝液晶拼接采用高度集成化，模块化显示集成在液晶屏上，不需要在拼接后再处理任何边缘，使用、运行如同普通超窄边拼接屏。
★安装注意事项
正面亚克力边缘要注意干净，不要用带有油污的手去触碰搬运；亚克力具有一定的热胀冷缩特性，只需要在环境温度下将拼缝拼接好即可（点亮机器后即使有小小缝隙会自动闭合）。
|
型号 |
DV460WP01 |
|
|
类型 |
项目 |
参数 |
|
液晶面板 |
屏幕对角线尺寸 |
46” |
|
最大分辨率 |
1920*1080 |
|
|
像素间距（mm） |
0.63X0.63mm |
|
|
单元显示尺寸（mm） |
长X高：1023.2X577.8mm |
|
|
液晶类型 |
TFT-LCD |
|
|
显示色彩 |
16.7M |
|
|
亮度 |
500cd/㎡ |
|
|
对比度 |
4500:1 |
|
|
视角（上/下/左/右） |
89°/89°/89°/89°/ |
|
|
双边拼缝 |
0mm边缘拼缝，显示面域纯平无边框 |
|
|
响应时间 |
6ms |
|
|
显示模式 |
16:9 |
|
|
功能特点 |
OSD菜单 |
有 |
|
菜单语言 |
中文、英文 |
|
|
3D梳妆滤波 |
有 |
|
|
数码降噪 |
TNR降噪 |
|
|
信号缓冲 |
有 |
|
|
控制方式 |
PC软件环路控制（RJ45）或外接遥控接口（可选） |
|
|
散热方式 |
内置工业级风扇，智能温控系统 |
|
|
视频制式 |
PAL/NTSC /SECAM |
|
|
信号接口 |
符合视频输入/输出 |
1 路(CVBS×1) |
|
DVI输入及DP输入 |
1路DVI输入 |
|
|
HDMI输入 |
1路HDMI输入 |
|
|
VGA信号输入 |
1路（D-15针RGB）输入 |
|
|
RS232输入/输出 （拼接控制接口） |
1路RS232（RJ45×1)输入， 2路RS232（RJ45×1)环通输出 |
|
|
遥控接口 |
1路RS232（外接遥控器接口RS232×1）（可选） |
|
|
电气功耗 |
电源 |
AC100～240V 50/60Hz |
|
最大功耗 |
≤200W |
|
|
待机功耗 |
≤3W |
|
|
工作环境 |
工作环境温度 |
0℃～50℃ |
|
工作环境相对湿度 |
20%～80% |
|
|
外壳材质 |
SPCC |
|
|
重量 |
约30kg |
|
|

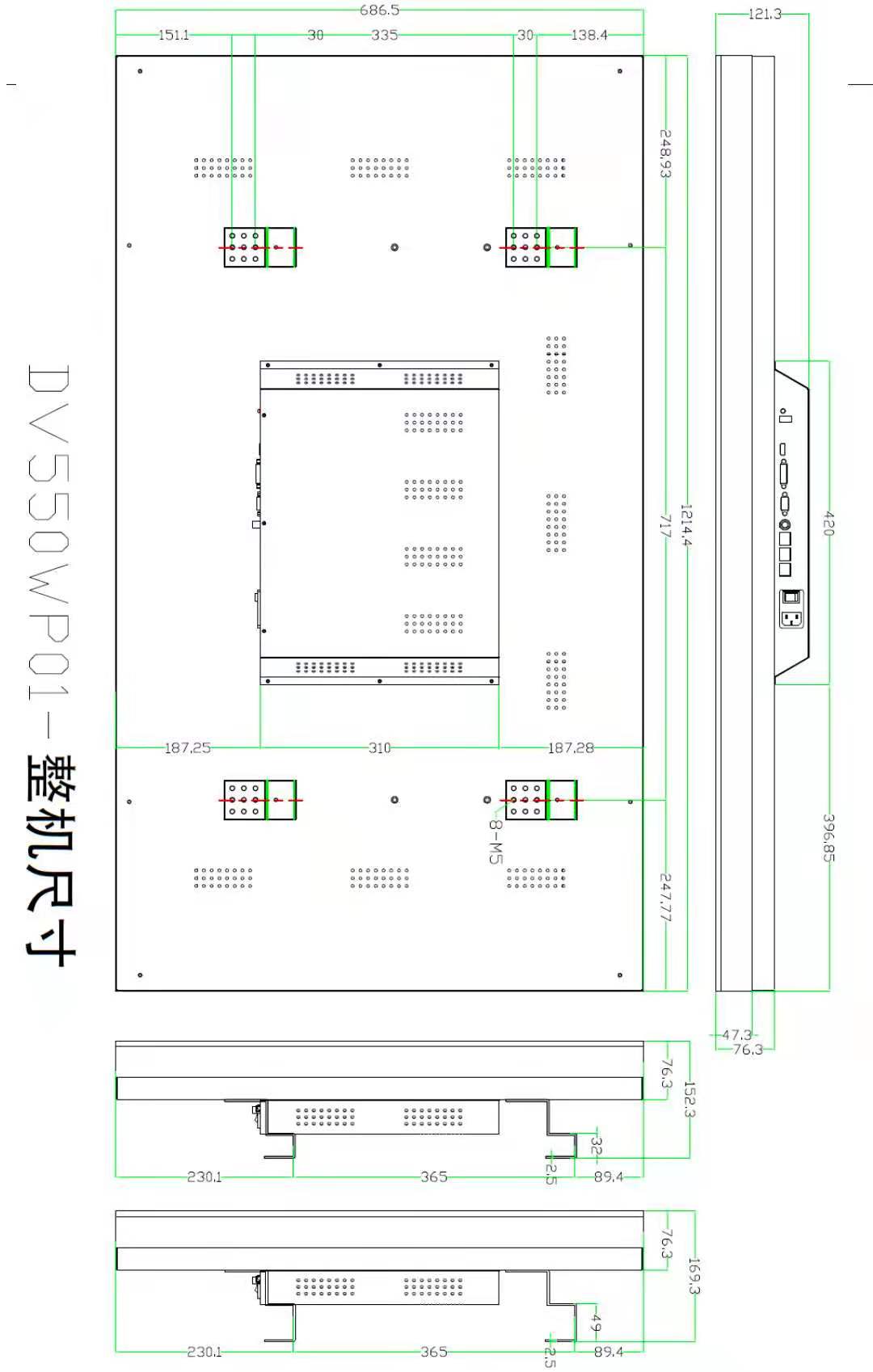

外形尺寸（mm，不含支架） |
长×高×深：1023.2X577.8X 127.3mm |
|
|
安装方式 |
嵌入式（组合幕墙安装方式）、壁挂式、落地式 |
|
|
品质标准 |
|
|
