随着液晶拼接屏的广泛应用，各行业领域都普及化了，虽然目前使用的比较广泛，不过很多用户在使用过程中出现故障时，也会不知茫然，不知道如何正确处理？

当液晶拼接屏发生故障时，整机无电故障：这个故障分析起来还算是简单。对于液晶屏幕来说，一般会有机内和机外两种电源。机外电源的常见一些。但是不管是哪一种类型的电源，它的结构要比CRT显示器的电源简单很多。一般很容易损坏的都是小元件，举几个例子，就像是保险管、还有输入电感、稳压、二极管或者是开关等等。我们应该立即切断电源，停止一切工作，更加不要盲目拆开设备进行维修，毕竟大家不是专业技术，稍有不当可能会造成进一步的损坏。建议您可以参考以下方法进行一一排查，如果都不能解决的话，应该找相关技术人员，售后专业维修人员，如果因为自身盲目维修导致的问题，是不在保修范围内，所以要谨慎。

（一）液晶拼接屏还在正常工作，但是电源指示灯不亮的情况下

1、检查电源指示灯底板插座是否松动或者是插反了；

2、电源指示灯是否有损坏。

（二）液晶屏没有开机的时候，电源指示灯不亮

1、电源线是否有损坏；

2、电源是否有打开，是否有通电；

3、电源开关有无损坏；

4、电源开关插座是否有松动。

（三）拼接单元板不受控制

1、检查该单元板的地址设置是否正确；

2、再单独对该单元板进行控制，检查是否能控制；

3、该单元板与底板接触有无问题；

（四）拼接单元板VGA/DVI无输入/出：

1、拼接屏板跟信号源端接口有无连接好；

2、检查是否是VGA/DVI线的问题，更换一条VGA转DVI线进行测试；

3、输入信号是否超出本产品的输入范围。

（五）整个液晶拼接屏，不受控制

1、检查拼接屏软件的端口设置是否正确；

2、检查连接线是否有问题，与通讯板和电脑的接口是否接触良好，

3、检查电脑与控制器的串口是否有问题

    相对比较少见的就是液晶屏幕维修中遇到主板cpu引起的故障，像电源不能够启动等。从原理上来看，这部分原理上也是比较简单的。一般会通过键控板到cpu，然后再通过cpu输出控制信号驱动电源，使其变换集成电路来进行工作。

　　液晶屏幕维修当中还经常见到的就是显示屏亮一下就黑了，但相关的电源 指示灯 一直是亮的。像这样的情况就是高压异常所引起的保护电路动作，出现这种情况液晶屏上会有显示，通过斜视就可以看到。维修起来也是有要点的，就是对比修理法。目前我们常见的液晶屏幕高压板设计都是对称设计，出现两边都坏的情况是不可能的。再有就是老机容易在升压 变压器 或者是灯管上出问题，而新的机器在保护电路以及工艺上出现的问题多。

　　出现屏幕亮线甚至是暗线的问题，这一般是液晶屏的问题。出现亮线故障的情况是连接液晶屏本体排线问题所引起的。暗线是屏本体有漏电现象造成的，可以说以上两种情况基本上就没什么维修价值了。更换一块屏的价格可以跟买一台新的差不多了。

　　液晶屏幕出现花屏或白屏的情况，这是屏驱动电压有问题导致的。但是屏驱动电路在主板的话，那是主板的原因。如果驱动电路在液晶屏上，由于维修风险大所以采取换屏的方式。

　　基现场屏幕图片反馈来的表面信息，我们初次判断原因如下：

1、屏体安装年代已久产生元器件老化，安装方式、细节不当

2、现场是否具备散热、通风

3、是否不定时维护、清洁屏体

   花屏维修是对于屏幕图像存在多个彩条，多个变化彩色亮线亮带，图像行场异常，图像反白，图像闪烁等故障，一般都称之为花屏故障。花屏故障也属于常见故障，故障点较多。驱动板，板，屏显基板，基板，屏线，屏体电路甚至电源板故障都会造成花屏故障。液晶显示器花屏维修方法如下：

（1）驱动板故障：板故障：MCU硬体损坏或程序异常存在此故障，然而ADIC开焊或局部短路，可以手感或局部短路，可以手感温度做初步判断，温度正常时检测ADIC的振荡波形或全面引脚补焊处理。

（2）液晶屏屏显基板故障：比如三星的基板故障：三星的液晶屏如果由于安装方式不当，最容易会出现此类图像折叠，图像花屏等故障。这种花屏故障多是有屏显基板上的LVDS-TTL信号处理IC损坏造成的。

（六）液晶屏结构



液晶屏驱动板的原理与维修代换方法

1、液晶屏驱动板的原理介绍

液晶屏驱动板常被称为A/D（模拟/数字）板，这从某种意义上反应出驱动板实现的主要功能所在。液晶屏要显示图像需要数字化过的视频信号，液晶屏驱动板正是完成从模拟信号到数字信号（或者从一种数字信号到另外一种数字信号）转换的功能模块，并同时在图像控制单元的控制下去驱动液晶屏显示图像。液晶显示器的驱动板如图1、图2所示。

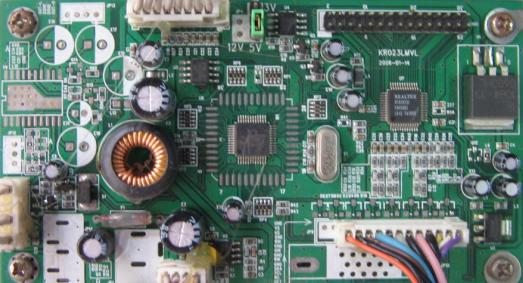

图1 品牌液晶显示器采用的驱动板

图2部分液晶显示屏采用的驱动板

如图3所示，液晶屏驱动板上通常包含主控芯片、MCU微控制器、ROM存储器、电源模块、电源接口、VGA视频信号输入接口、OSD按键板接口、高压板接口、LVDS/TTL驱屏信号接口等部分。

液晶屏驱动板的原理框图如图4所示，从计算机主机显示卡送来的视频信号，通过驱动板上的VGA视频信号输入接口送入驱动板的主控芯片，主控芯片根据MCU微控制器中有关液晶屏的资料控制液晶屏呈现图像。同时，MCU微控制器实现对整机的电源控制、功能操作等。因此，液晶屏驱动板又被称为液晶显示器的主板。

图3 驱动板上的芯片和接口

液晶屏驱动板损坏，可能造成无法开机、开机黑屏、白屏、花屏、纹波干扰、按键失效等故障现象，在液晶显示器故障中占有较大的比例。

液晶屏驱动板广泛采用了大规模的集成电路和贴片器件，电路元器件布局紧凑，给查找具体元器件或跑线都造成了很大的困难。在非工厂条件下，它的可修性较小，若驱动板由于供电部分、VGA视频输入接口电路部分损坏等造成的故障，只要有电路知识我们可以轻松解决，对于那些由于MCU微控制器内部的数据损坏造成无法正常工作的驱动板，在拥有数据文件（驱动程序）的前提下，我们可以用液晶显示器编程器对MCU微控制器进行数据烧写，以修复固件损坏引起的故障。早期的驱动板，需要把MCU微控制器拆卸下来进行操作，有一定的难度。目前的驱动板已经普遍开始采用支持ISP（在线编程）的MCU微控制器，这样我们就可以通过ISP工具在线对MCU微控制器内部的数据进行烧写。比如我们使用的EP1112最新液晶显示器编程器就可以完成这样的工作。

图4 驱动板原理框图

在液晶显示器的维修工作中，当驱动板出现故障时，若液晶显示器原本就使用的是通用驱动板，就可以直接找到相应主板代换处理，当然，仍需要在其MCU中写入与液晶屏对应的驱动程序；若驱动板是品牌机主板，我们一般采用市场上常见的“通用驱动板”进行代换方法进行维修；

“通用驱动板”也称“万能驱动板”。这种“通用驱动板”所用元器件与“原装驱动板”不一致，但只要用液晶显示器编程器向“通用驱动板”写入液晶屏对应的驱动程序（购买编程器时会随机送液晶屏驱动程序光盘），再通过简单地改接线路，即可驱动不同的液晶屏，通用性很强，而且维修成本也不高，用户容易接受。但原装屏体液晶屏必须得更换相对应品牌的主板为好。



根据现场反馈的情况，具体必须首先通过屏体外部检测屏体的逻辑板和电流板，然后一一拆机检测：

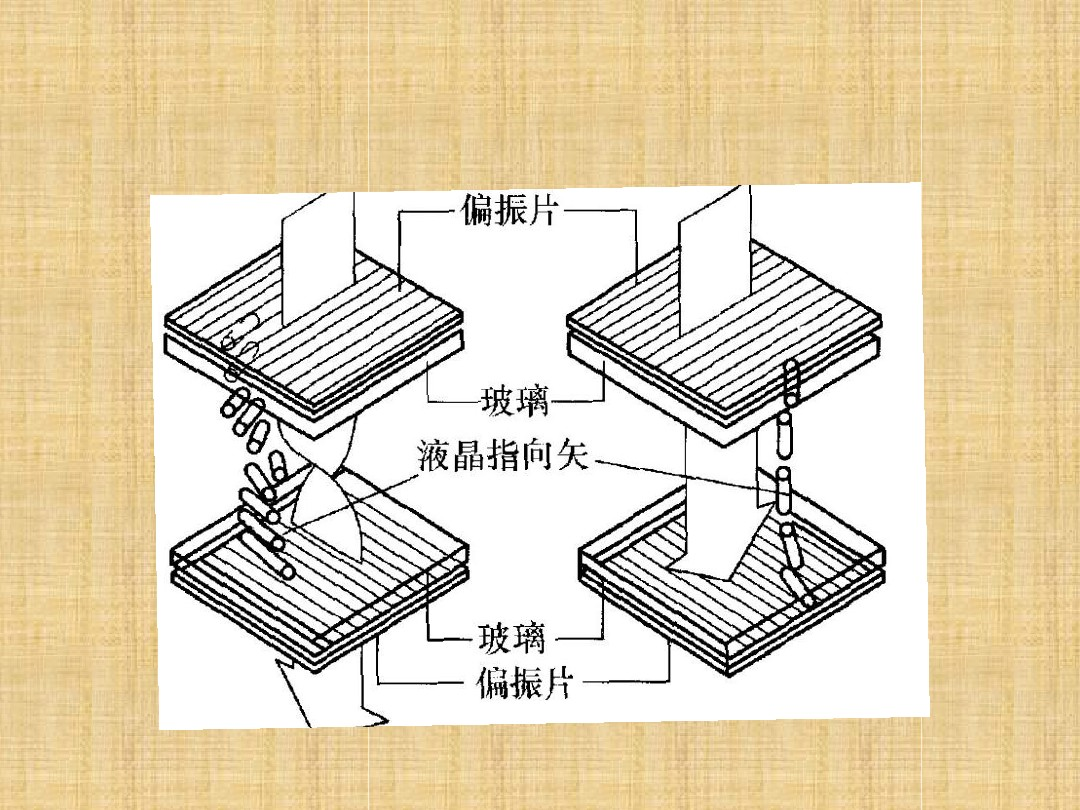

   1、检测屏体液晶分子:在通电状态下阻止光线是否通过,在不能电状态下光线是否可以顺利通过;

灯管已经工作而所有液晶分子是否都正常工作;

   2、检测模块IC

1 TAB:IC在PCB板上,易修;

2 COG,IC在玻璃上,难难;如:日立,AU屏;

3 混合型:横TAB,竖COG;

   3、检测背光原理：原有液晶屏共有5个长方条

1为一个小的竖长方条,里面有阴影,表示外膜;

2为一个大的竖长方条,里面没阴影,表示玻璃;

3为一个小的竖长方条里面有阴影,表示内膜;

4为一个中的竖长方条,里面无阴影,表示匀光板;

5为一个中的竖长方条,里面无阴影,表示背光系统;

   4、检测液晶屏主板连线

每一片屏体正上方有一个个平形四边形表示主板,主板的中间有一根屏线,然后几芯,一个接高压条另一根接LCD,高压条再接灯管后与LCD屏相接;

   5、检测液晶屏的信号过程

框显卡或北桥框VGA框LVDS芯片(下面是一个14.318MHZ的晶振) (一般集成在显卡或北桥、框屏线、框液晶屏接口、框液晶屏上LVDS芯片、框行驱动、框列驱动、框LCD

显卡或北桥、一个箭头VGA、一个箭头LVDS芯片、一个箭头(LVDS差分接口)、一个箭头 屏线、一个箭头液晶屏接口、一个箭头液晶屏上LVDS芯片、一根信号线，兵分两路

一路   信号线   行驱动   信号线

二咱   信号线   列驱动   信号线

行驱动的信号线与列驱动的信号线汇合在一起, 引出一个箭头LCD

    6、检测框振荡电路

VCC  导线   一个电感L  导线  一个电阻   导线   振荡电路

亮度调节   一个箭头   振荡电路

开关信号   一个箭头   振荡电路

GND   导线   振荡电路



   最后检测液晶屏的密码芯片是否有问题;

主板上的显卡有问题;

屏供电:

图: 一个MOS管,3.3V进S极,显卡控制进G极,D处连一个电感后接屏线接口供电

图: 一个MOS管,3.3V进S极,显卡与I/O进与门,3.3V也给与门,与门有一端接地,还有一端接MOS管的G极,D极接一个电感后连屏线接口



灰屏(屏的3.3V供电正常,但R,G,B,CLK信号不正常,通常为缺时钟)

1)屏线

2)屏上的LVDS芯片坏

3)主板的显卡或LVDS芯片坏

4)检测时钟线的对地阻值



暗屏(仔细看屏可以看到图像)

1)灯管

2)高压条

3)屏线断(IBMT20-T23屏线易坏)

4)高压条的供电,开关信号,亮度调节信号;(主板给高压条供电保险易坏)

2)3)4)可通过改高压条修复

5)改通用高压条

6)屏保开关有问题;



花屏

1)外接VGA不花屏

A.屏线,屏线接口松动

B.屏上的LVDS芯片或其滤波电容漏电

C.主板上的LVDS芯片



亮带

1)PCB板与模块(IC)上虚焊

2)模块IC坏



尤其是三星屏体四周的LVDS驱动芯片上，背光问题、PANEL问题，分PCB 和TAB TCP问题，PCB问题、TAB问题分COG和COF 结构，COF的容易修一些，但是COF的TCP坏了，是很难修的。



具体详细费用如下

序号	检测类别	规格型号	单位	数量	单价	金额
1	外部逻辑板检测	LTI550HN11	片	12
2	液晶分子检测		片	12
3	液晶模块检测		片	12
4	液晶背光检测		片	12
5	液晶屏体内部主板检测		片	12
6	液晶屏体内部线路检测		片	12
7	液晶屏体内部振荡电路检测		片	12
8	液晶屏体内部芯片检测		片	12
9	老化测试恢复		片	12
10	合  计
